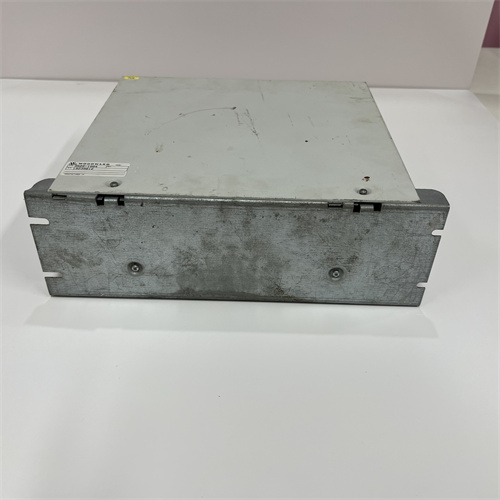

Description Технические параметры Входное напряжение: 60 В DC (диапазон 48–72 В) для основного канала, 24 В DC (20–28 В) для вспомогательного. Выходные напряжения: 12 В DC и 24 В DC (стабилизированные, точность ±1%). Максимальный ток: 54 А по каналу 24 В, 30 А по каналу 12 В. Количество входов питания: 4 (A, B, C, D) с автоматическим определением приоритета. Количество выходов: 8 (программируемые под 12 В или 24 В). WOODWARD BUM60-1224-54-B-001-VC-A0-0093-0013-G003-000 3522-1004 имеет степень защиты IP20. Диапазон рабочих температур: -40°C до 70°C (с полной нагрузкой до 55°C). Влажность: 5% до 95% с конденсацией (покрытие платы конформным лаком). Протоколы связи: CANopen (J1939), Modbus RTU (RS-485), Ethernet (Modbus TCP). Время переключения между источниками: менее 5 мс (типично 2 мс). КПД: до 94% при нагрузке 50%. Габариты: 480×200×88 мм (4U, 19 дюймов). Масса: 4.2 кг. Для монтажа BUM60-1224-54-B-001-VC-A0-0093-0013-G003-000 требуется горизонтальная стойка 19 дюймов (глубина не менее 300 мм). Преимущества и особенности Высокая надёжность: WOODWARD BUM60-1224-54-B-001-VC-A0-0093-0013-G003-000 3522-1004 рассчитан на 150 000 часов наработки на отказ при температуре 40°C. Прогнозирование состояния батарей: алгоритм Woodward Battery Watch измеряет внутреннее сопротивление каждого элемента и предсказывает остаточный ресурс с точностью ±5%. Горячая замена: модуль 3522-1004 можно заменить без отключения нагрузки (при наличии резервного блока). Встроенный журнал событий: запись последних 50 000 событий (время, напряжение, ток, температура, аварии) с питанием от суперконденсатора (5 лет). Модель WOODWARD BUM60-1224-54-B-001-VC-A0-0093-0013-G003-000 имеет функцию синхронизации с генераторными контроллерами Woodward easYgen (протокол Woodward Link). Полная диагностика: мониторинг сопротивления изоляции (до 10 МОм), температуры 8 точек внутри корпуса, наработки вентиляторов. Защита от переполюсовки, короткого замыкания, перегрева, перенапряжения и глубокого разряда батарей (отключение при 10.5 В для 12 В канала). Поддержка до 16 внешних датчиков температуры батарей через интерфейс 1-Wire. Блок BUM60-1224-54-B-001-VC-A0-0093-0013-G003-000 имеет сертификацию DNV-GL для морского применения и ATEX Zone 2 для взрывоопасных зон. Примеры применения в отраслях Энергетика: управление системами резервного питания газотурбинных электростанций (ГТЭС) мощностью до 50 МВт. Нефтегазовая отрасль: бесперебойное питание контроллеров безопасности на компрессорных станциях магистральных газопроводов. Телекоммуникации: резервирование питания базовых станций сотовой связи в удалённых районах (работа от солнечных панелей АКБ). Транспорт: системы бесперебойного питания релейных шкафов на железнодорожных магистралях. Военная техника: источники бесперебойного питания для систем управления зенитно-ракетных комплексов. В каждом из этих случаев WOODWARD BUM60-1224-54-B-001-VC-A0-0093-0013-G003-000 3522-1004 демонстрирует стабильную работу при экстремальных температурах и высокой влажности. Блок BUM60-1224-54-B-001-VC-A0-0093-0013-G003-000 также успешно применяется на морских нефтегазовых платформах и в системах аварийного питания атомных электростанций. Сравнение с конкурентами Главное преимущество WOODWARD 3522-1004 перед Siemens SITOP UPS1600 — встроенное прогнозирование остаточного ресурса батарей (у Siemens только измерение напряжения). По сравнению с Eaton 9PX, WOODWARD BUM60-1224-54-B-001-VC-A0-0093-0013-G003-000 имеет более широкий диапазон рабочих температур (-40°C против -20°C у Eaton) и поддержку CANopen. В отличие от Phoenix Contact QUINT DC-UPS, модель BUM60-1224-54 от Woodward поддерживает до 4 независимых входов питания (у Phoenix — максимум 2). По стоимости WOODWARD BUM60-1224-54-B-001-VC-A0-0093-0013-G003-000 3522-1004 находится в верхнем сегменте: дороже Siemens на 40-50%, но дешевле специализированных военных блоков на 30%. Однако уступает по КПД (94% против 96% у Eaton), но выигрывает в функционале прогнозирования и диагностики. В отличие от Mitsubishi MELSEC UPS, Woodward имеет встроенный веб-сервер для удалённого мониторинга. Рекомендации по выбору Проверьте комплектацию: WOODWARD BUM60-1224-54-B-001-VC-A0-0093-0013-G003-000 3522-1004 поставляется с двумя вентиляторами (запасной в комплекте) и набором клеммников WAGO. Рассчитайте ток нагрузки: при использовании всех 8 выходов на полную мощность (54 А 30 А) потребуется принудительная вентиляция с воздушным потоком не менее 100 м³/ч. Для работы в режиме «горячего резерва» приобретайте два блока WOODWARD 3522-1004 и кабель синхронизации WOODWARD 5417-101. Убедитесь, что аккумуляторные батареи поддерживают ток заряда не менее 10 А — блок заряжает их током до 15 А. При использовании литий-железо-фосфатных (LiFePO₄) батарей закажите модификацию BUM60-1224-54-B-001-VC-A0-0093-0013-G003-000/LFP (другое зарядное напряжение). Перед установкой выполните автокалибровку шунтов (команда CAL через Modbus) — иначе точность измерения тока будет ±5% вместо ±1%. Храните WOODWARD BUM60-1224-54-B-001-VC-A0-0093-0013-G003-000 при температуре от -40°C до 85°C в оригинальной упаковке. Меры предосторожности Электростатический разряд (ESD): обязательно используйте заземлённый браслет при монтаже WOODWARD BUM60-1224-54-B-001-VC-A0-0093-0013-G003-000 3522-1004 — разъёмы CAN и Ethernet чувствительны до 500 В. Не подключайте источники питания с напряжением выше 72 В к входу 60 В — это приведёт к срабатыванию защиты (необратимый пробой варистора). Не отключайте батареи при работающем блоке — без нагрузки напряжение может подскочить до 30 В и повредить чувствительные выходы. Не используйте BUM60-1224-54 без заземления корпуса (винт PE на задней панели) — это вызывает ложные срабатывания защиты от замыкания на землю. При работе в закрытом шкафу обеспечьте зазор над и под блоком не менее 100 мм — иначе вентиляторы не справятся с охлаждением при нагрузке более 30 А. После замены батарей обязательно сбросьте счётчик «Battery Age» через Modbus (регистр 0x4010) — иначе прогнозирование будет некорректным. При возникновении ошибки «Ground Fault» (сопротивление изоляции менее 20 кОм) немедленно отключите входы и проверьте изоляцию кабелей мегаомметром. Не допускайте попадания воды на вентиляционные отверстия — блок не герметичен (только IP20). Не устанавливайте WOODWARD 3522-1004 в одном шкафу с частотными преобразователями мощнее 100 кВт без экранирования — наводки через CAN-шину вызывают сбои. Не разбирайте блок при включённом питании — внутри есть конденсаторы, сохраняющие заряд до 5 минут (напряжение до 72 В). SY809F PLC 3BDM000042R1 ABB AM895E DCS 3BDH000044R1 ABB PLC SD802F ABB
