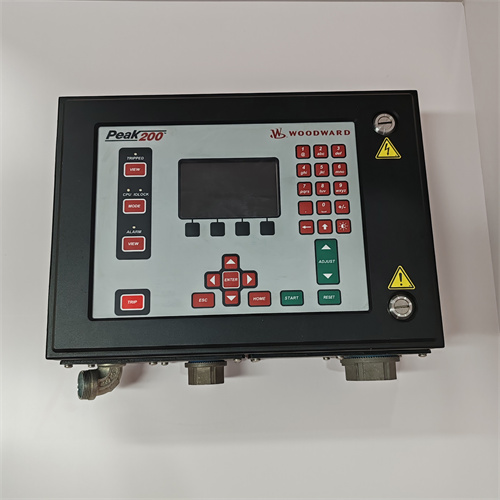

Description Технические параметры Аналоговые входы: 8 (конфигурируемые: 4–20 мА, 0–10 В, термопары J/K/T, RTD Pt100). Аналоговые выходы: 4 (4–20 мА, 0–10 В). Дискретные входы: 8 (24 В DC, сухой контакт). Дискретные выходы: 4 (релейные, 5 A при 240 В AC). WOODWARD PEAK200-HVAC 8200-1501 имеет разрешение АЦП: 16 бит. Точность: ±0.2% от диапазона. Процессор: 32-битный ARM Cortex-M4 120 МГц. Оперативная память: 1 МБ SDRAM. Флеш-память: 512 КБ для хранения конфигурации и логов. Питание: 24 В DC (диапазон 18–32 В), потребление не более 15 Вт. Коммуникационные порты: 2× RS-485 (Modbus RTU, BACnet MSTP), 1× Ethernet (Modbus TCP, BACnet IP). Диапазон рабочих температур: -20°C до 60°C. Влажность: 5% до 95% без конденсации. Степень защиты: IP20. Габариты: 180×140×50 мм. Масса: 0.7 кг. Для монтажа 8200-1501 требуется DIN-рейка TS35 или винтовое крепление на панель. Преимущества и особенности Высокая эффективность: WOODWARD PEAK200-HVAC 8200-1501 оптимизирует работу компрессора, снижая энергопотребление на 15–25% по сравнению с традиционными системами управления. Встроенный ПИД-регулятор с автоподстройкой (auto-tuning) сокращает время наладки с часов до минут. Модель PEAK200-HVAC 8200-1501 от Woodward имеет функцию «Surge Protection» — защита компрессора от помпажа (возврата хладагента) путём контроля разности давлений и температуры. Встроенный журнал событий: запись последних 10 000 событий (аварии, пуски/остановы, изменение уставок) с временной меткой (1 с). Полная совместимость с протоколами BACnet MSTP/IP и Modbus RTU/TCP для интеграции с BMS (Building Management System). Встроенная диагностика: светодиоды статуса (Power, Run, Error, Comm), мониторинг температуры чипа, напряжения питания. WOODWARD PEAK200-HVAC 8200-1501 имеет сертификацию UL, CE, RoHS для применения в системах HVAC. Функция «Floating-point calculations» — поддержка математических операций с плавающей точкой для точных тепловых расчётов. Защита от короткого замыкания на выходах 4–20 мА (выдерживает до 30 В). Возможность подключения до 8 датчиков температуры (RTD Pt100) для мониторинга зон испарителя и конденсатора. Примеры применения в отраслях Коммерческие здания: управление центробежными чиллерами для кондиционирования офисных центров, торговых комплексов и гостиниц. Промышленные предприятия: охлаждение технологического оборудования (литейные цеха, штамповочные прессы) и поддержание микроклимата в чистых помещениях. Дата-центры: управление системами охлаждения серверных стоек (precision cooling). Фармацевтическое производство: поддержание температуры в холодильных камерах для хранения вакцин и лекарственных препаратов (GMP-требования). Пищевая промышленность: охлаждение складов скоропортящейся продукции и управление камерами шоковой заморозки. В каждом из этих случаев WOODWARD PEAK200-HVAC 8200-1501 демонстрирует стабильную работу при высоких нагрузках (до 100 пусков/остановов в сутки) и обеспечивает точность поддержания температуры ±0.5°C. Контроллер PEAK200 также успешно применяется в системах утилизации тепла (тепловые насосы) и в солнечных системах кондиционирования. Сравнение с конкурентами Главное преимущество WOODWARD PEAK200-HVAC 8200-1501 перед Siemens S7-1200 HVAC — встроенная защита от помпажа (surge protection) и автоподстройка ПИД-регулятора (у Siemens — только ручная настройка). По сравнению с Honeywell W7760C, Woodward PEAK200 имеет более широкий диапазон рабочих температур (-20°C против 0°C у Honeywell) и встроенный Ethernet (у Honeywell — только RS-485). В отличие от Johnson Controls FX15, модель 8200-1501 от Woodward поддерживает до 8 аналоговых входов (у Johnson — 4) и имеет встроенный ЖК-дисплей. По стоимости WOODWARD PEAK200-HVAC 8200-1501 находится в среднем сегменте: дороже Siemens на 10-15%, но дешевле Honeywell на 20-25%. Однако уступает по объёму памяти (512 КБ против 2 МБ у Siemens), но выигрывает в простоте программирования (встроенные функции HVAC против общего программирования у Siemens). В отличие от Schneider Electric M171, Woodward PEAK200 имеет сертификацию для систем безопасности (SIL 1). Рекомендации по выбору Проверьте мощность компрессора: WOODWARD PEAK200-HVAC 8200-1501 рассчитан на центробежные компрессоры мощностью до 500 кВт (холодопроизводительность до 2000 кВт). Убедитесь, что датчики давления и температуры имеют выходы 4–20 мА или 0–10 В — контроллер не поддерживает датчики с частотным выходом. Для систем с частотным регулированием (VFD) настройте выход 4–20 мА на управление скоростью компрессора (скважность ШИМ не поддерживается). Рассчитайте количество входов: модуль даёт 8 аналоговых входов — для большего числа датчиков используйте расширитель Woodward PEAK200-EXP (8 дополнительных входов). Для работы с BACnet IP используйте встроенный Ethernet-порт (статический IP или DHCP). Перед установкой выполните автоподстройку ПИД-регулятора через меню «Auto-Tune» на ЖК-дисплее. Храните WOODWARD PEAK200-HVAC 8200-1501 при температуре от -40°C до 85°C в оригинальной упаковке. Для работы в агрессивной среде (высокая влажность, химические пары) закажите версию с конформным покрытием платы (опция C). Меры предосторожности Электростатический разряд (ESD): прикасайтесь к разъёмам WOODWARD PEAK200-HVAC 8200-1501 только в заземлённом браслете — порты RS-485 и Ethernet чувствительны до 500 В. Не подавайте питание 220 В на клеммы 24 В — защита от перенапряжения рассчитана только на 32 В. Не подключайте релейные выходы (5 A, 240 В AC) к цепям без внешних предохранителей — при коротком замыкании контакты могут свариться. Не используйте контроллер без заземления корпуса (клемма PE) — это увеличивает риск повреждения от грозовых разрядов. Не подключайте датчики с питанием 220 В к аналоговым входам — разрушаются входные резисторы. После замены контроллера обязательно восстановите конфигурацию из резервной копии (файл .cfg) через Modbus или через кнопки на панели — ручной ввод уставок может привести к ошибкам. При возникновении ошибки «Surge Alarm» (помпаж) немедленно остановите компрессор и проверьте разность давлений (должна быть > 50 кПа). Не допускайте попадания воды или масла на ЖК-дисплей и кнопки — степень защиты IP20 не предназначена для влажных сред. Не устанавливайте 8200-1501 в одном шкафу с частотными преобразователями мощностью более 50 кВт без экранирования кабелей — наводки через аналоговые входы могут вызывать ошибки измерения до 5%. Не разбирайте контроллер — внутри нет обслуживаемых компонентов, а нарушение заводской калибровки требует возврата на завод Woodward. При хранении более 1 года проверьте батарею часов реального времени (CR2032) — разряженная батарея приводит к потере журнала событий. ABB 3BSC950262R1 TB850 3BSC950193R1 ABB ABB 3BSC950193R1 PLC TB850 ABB PLC ABB PM860AK01 PLC
