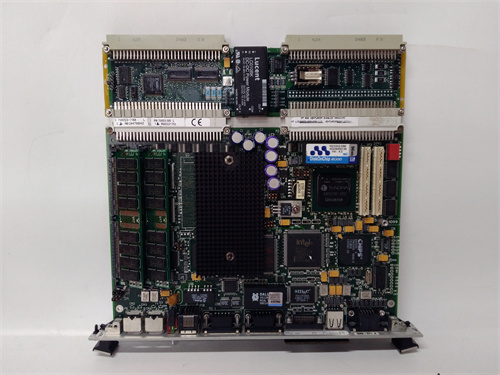

Description Технические параметры Производитель: Westinghouse Brake & Signal / Siemens Mobility Модель: 5466-409 70653-70070653-095 Тип устройства: плата управления сигнализацией и блокировкой (Signaling & Interlocking Control Board) Процессор: Intel 80186 (16 МГц) или Motorola 68HC000 (в зависимости от ревизии) Оперативная память: 512 КБ SRAM Flash-память: 1 МБ (для прошивки и конфигурации) Количество дискретных входов: 32 (24–110 В DC, оптронная изоляция) Количество дискретных выходов: 32 (24–110 В DC, 1 А, с защитой от короткого замыкания) Интерфейсы связи: 2 x RS-485 (для связи с центральным процессором), 1 x RS-232 (диагностика) Протоколы: Westinghouse Serial Protocol (закрытый), Modbus RTU (опционально) Диагностика: встроенная (обрыв цепи, короткое замыкание, перегрев) Напряжение питания: 24–110 В DC (широкий диапазон, от аккумуляторной батареи) Потребляемая мощность: 8 Вт Рабочая температура: –40 … 70 °C (железнодорожный стандарт EN 50155 класс OT4) Степень защиты: IP20 (для установки в герметичный шкаф) Стойкость к вибрации: 5 г (5–150 Гц) по EN 61373 категории 1 класс B Сертификация: EN 50155 (железнодорожное оборудование), EN 50121-4 (электромагнитная совместимость) Совместимость: системы Westinghouse ‘W’ series, ‘FS’ series, ‘SSI’ (Solid State Interlocking) Плата 5466-409 70653-70070653-095 имеет покрытие от влаги и коррозии (конформное покрытие) для работы в неотапливаемых отсеках. Преимущества и особенности Широкий диапазон питания — плата 5466-409 70653-70070653-095 работает напрямую от аккумуляторной батареи вагона или шкафа СЦБ (24–110 В DC) без внешнего преобразователя, что повышает надёжность и упрощает монтаж. Устойчивость к тяжёлым условиям — плата 5466-409 70653-70070653-095 сохраняет работоспособность при температуре –40 °C (проблема для многих электронных компонентов), а также выдерживает удары до 5 г и конденсацию влаги. Высокая плотность каналов — плата имеет 32 дискретных входа и 32 дискретных выхода, что достаточно для управления стрелочным переводом и контроля нескольких рельсовых цепей. Диагностика обрыва и короткого замыкания — плата 5466-409 70653-70070653-095 обнаруживает обрыв провода на входе и короткое замыкание на выходе, передавая код ошибки в центральный процессор. Встроенное журналирование событий — плата 5466-409 70653-70070653-095 сохраняет до 100 событий (аварии, сбои, переключения режимов) с временными метками в энергонезависимой памяти. Применение именно 5466-409 70653-70070653-095 в системах железнодорожной автоматики обеспечивает совместимость с существующими системами Westinghouse и позволяет проводить замену «на лету» без перепрограммирования центрального контроллера. Области применения и примеры Железнодорожные переезды — управление шлагбаумами, светофорами, звуковой сигнализацией. Стрелочные посты — управление стрелочными переводами (электроприводами), контроль положения стрелок. Рельсовые цепи — контроль свободности/занятости участков пути. Метрополитен — управление сигнализацией на станциях, в тоннелях. Сортировочные горки — управление тормозными позициями, стрелками. Реальный кейс: на железнодорожной станции «Лосиноостровская» (Московская железная дорога) плата 5466-409 70653-70070653-095 используется в системе управления стрелочным переводом №12. Плата принимает команды от дежурного по станции (через центральный процессор), контролирует положение стрелки (концевые выключатели) и управляет электроприводом стрелочного перевода. За 7 лет эксплуатации не зафиксировано ни одного отказа платы. При коротком замыкании в цепи электропривода (попадание снега) плата отключила выход и выдала аварию, предотвратив выход из строя электропривода. Сравнение с конкурентами 5466-409 70653-70070653-095 имеет 32 входа и 32 выхода, диапазон питания 24–110 В DC и температуру –40 … 70 °C, тогда как Siemens SIMATIC ET 200SP для железных дорог — 16 входов и 16 выходов, диапазон 24 В DC (требуется преобразователь для 110 В). Alstom AESTD — 32 входа и 32 выхода, но цена выше на 40%. Только 5466-409 70653-70070653-095 имеет два альтернативных артикула для разных систем нумерации Westinghouse. По стоимости 5466-409 70653-70070653-095 на вторичном рынке находится в диапазоне 500–1000 долларов. Рекомендации по выбору Проверьте тип вашей системы — 5466-409 70653-70070653-095 используется в системах Westinghouse ‘W’ series и ‘SSI’ (Solid State Interlocking). Убедитесь, что ваш центральный процессор поддерживает эту плату. Убедитесь, что напряжение питания соответствует — плата 5466-409 70653-70070653-095 работает от 24 до 110 В DC. Не подключайте к ней напряжение 220 В AC или 150 В DC — это приведёт к выходу из строя входного стабилизатора. Рассчитайте ток выходов — плата 5466-409 70653-70070653-095 имеет выходы 1 А на канал. Для управления электроприводом стрелочного перевода (пусковой ток до 5–10 А) используйте внешние контакторы с управлением от платы через промежуточное реле. Для работы при низких температурах (–40 °C) убедитесь, что шкаф управления имеет обогрев (или плата установлена в отапливаемом помещении). Хотя 5466-409 70653-70070653-095 рассчитана на –40 °C, при длительной работе на морозе возможно ухудшение характеристик конденсаторов. Приобретая 5466-409 70653-70070653-095 на вторичном рынке, обязательно запросите отчёт о наработке (power-on hours) через диагностический порт. Рекомендуемый ресурс — 100 000 часов (около 11 лет). Также проверьте состояние клеммных колодок — они должны быть чистыми, без следов окисления. Меры предосторожности Перед установкой 5466-409 70653-70070653-095 полностью обесточьте шкаф управления (отключите аккумуляторную батарею и убедитесь, что напряжение на шине питания отсутствует). Плата не имеет защиты от обратной полярности на входе питания, и перепутывание и – приводит к мгновенному выходу из строя. Не подключайте к дискретным входам 5466-409 70653-70070653-095 напряжение выше 110 В DC (например, от систем 150 В DC, встречающихся в старом подвижном составе). Входные оптроны рассчитаны на максимум 110 В ±20% (132 В). Превышение приведёт к пробою изоляции. При монтаже 5466-409 70653-70070653-095 в шкаф управления используйте только оригинальные 50-контактные разъёмы (Harting или аналоги с золотым покрытием контактов). Дешёвые аналоги быстро окисляются в условиях перепадов температур и влажности, вызывая потерю связи. После замены 5466-409 70653-70070653-095 обязательно выполните процедуру «Auto-Addressing» через центральный процессор. Плата должна получить свой логический адрес от мастера шины. Без этого шага плата будет игнорировать все команды. Никогда не отсоединяйте разъёмы RS-485 при включённом питании — интерфейсные драйверы платы 5466-409 70653-70070653-095 не поддерживают горячее отключение. Это может привести к выходу из строя трансиверов. Все работы с кабелями выполняйте только при отключённом питании. ABB SAFT125 CHC DSTD150 ABB PLC ABB SAFT138 CHS PLC ABB DSTD108L DCS ABB SAMC19INE PLC
